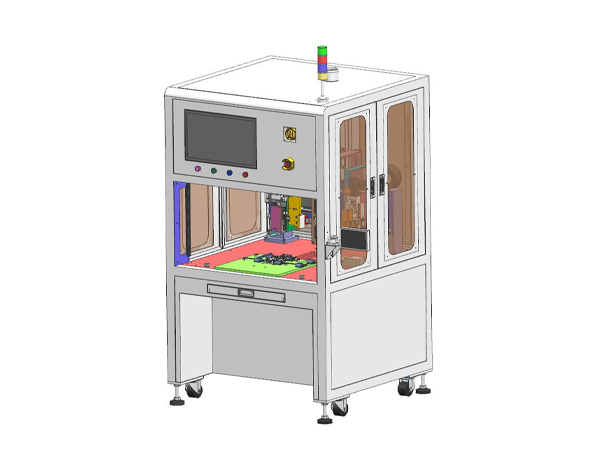

3D 視覺定位 PGRS 焊接機 (雙工站)

產品介紹：

該設備可通過 3D 視覺機構獲取 PCB 板上焊盤和待焊接導體的位置，計算導體相對焊盤的位置偏差并反饋偏差數據到設備處理中心，設備焊接模塊依據計算出的偏差數據，通過特殊設計的焊頭形狀進行糾偏使對準焊盤，快速提升大電流條件下快速完成焊接。

產品優勢：

• 3D 視覺定位，自動導體糾偏，減少了對人員技能的依靠，提升焊接效果穩定性。
• 焊接過程快速，焊接區域熱輸入小，對產品影響小，對于高速線產品尤其有利。

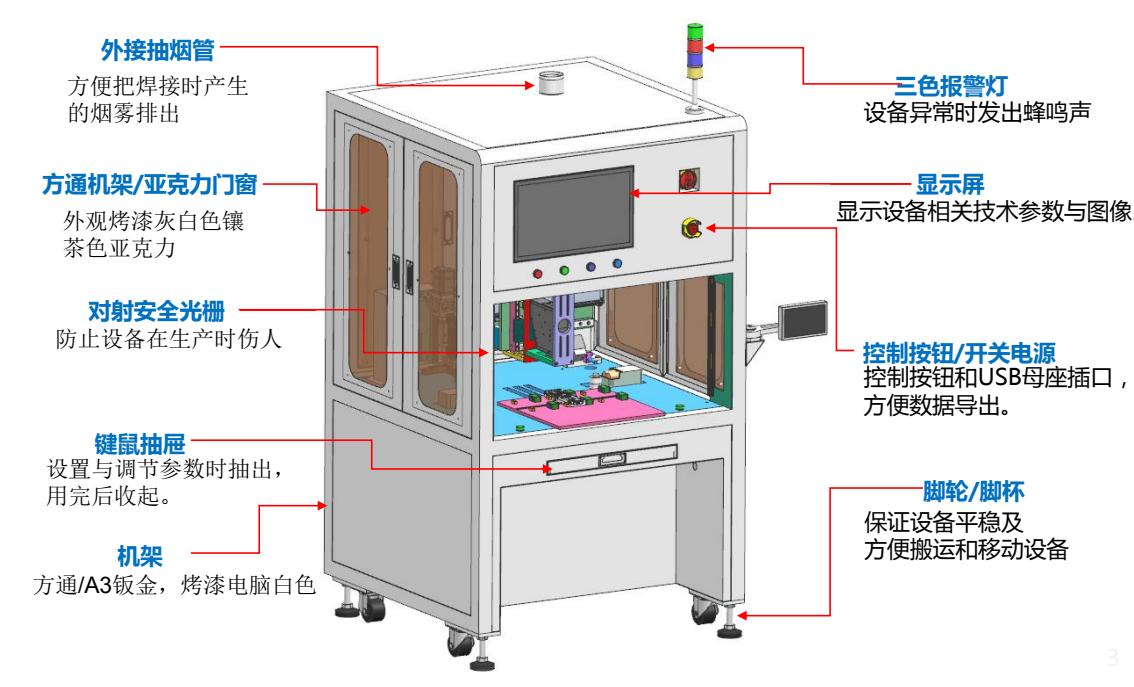

外觀概覽 - 各部標示

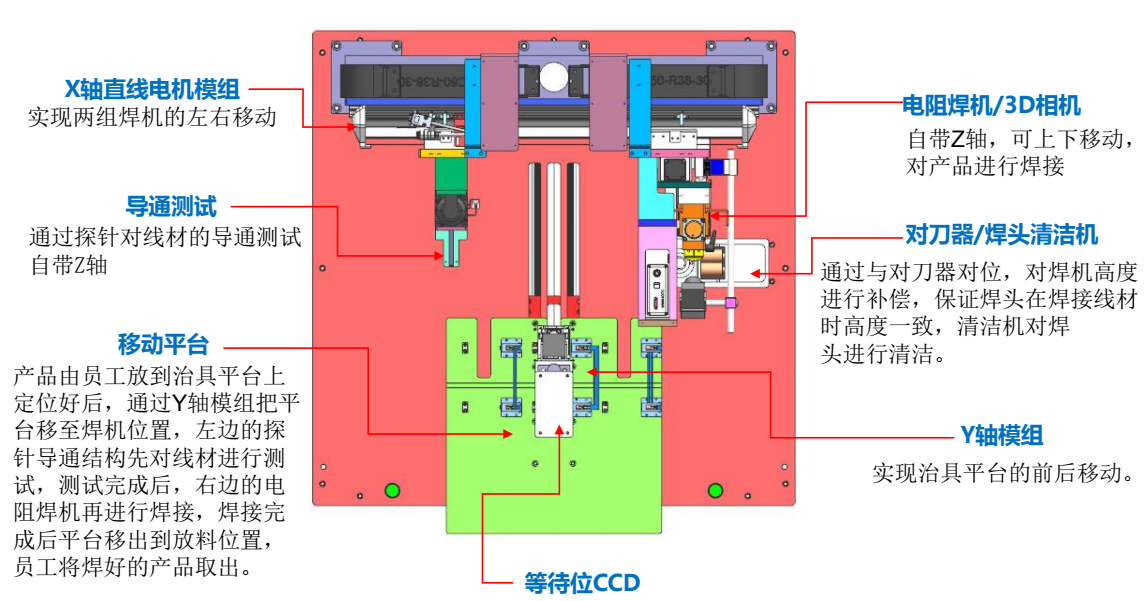

外觀概覽 - 各部標

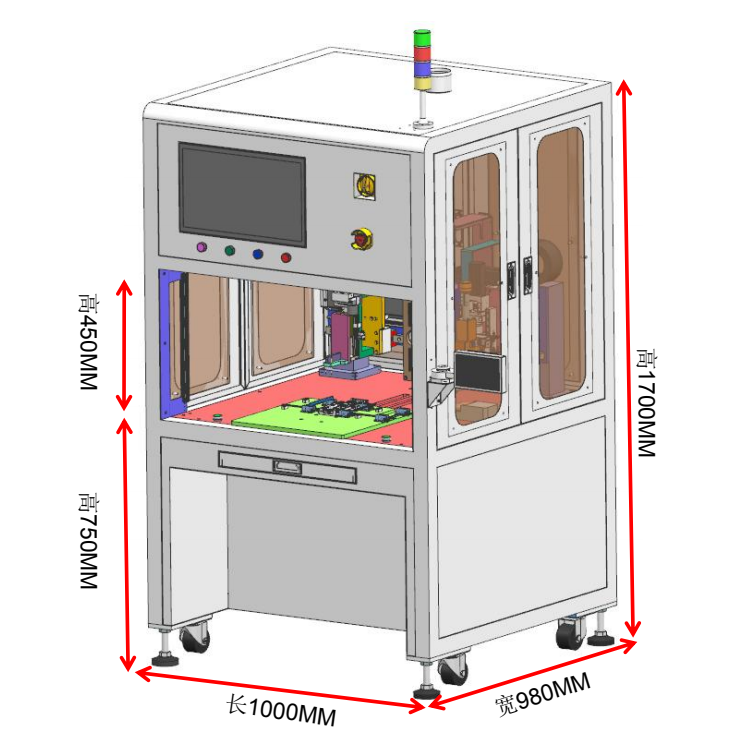

設備參數：

• 額定電壓: AC220V 50Hz
• 設備功率:<3.0KW
• 焊接電源功率: 800W
• 焊接時間:<20ms

• 糾偏角度: +/-6°

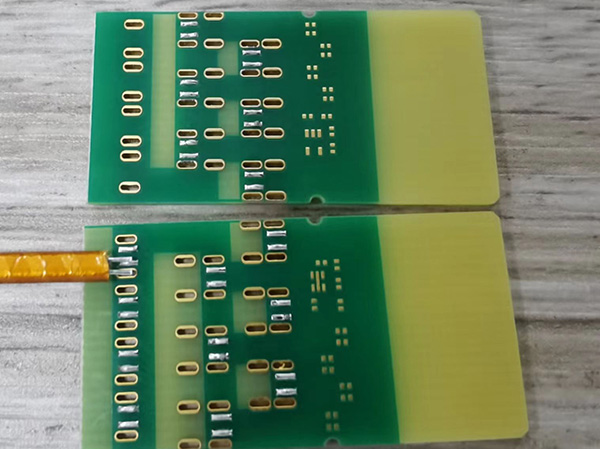

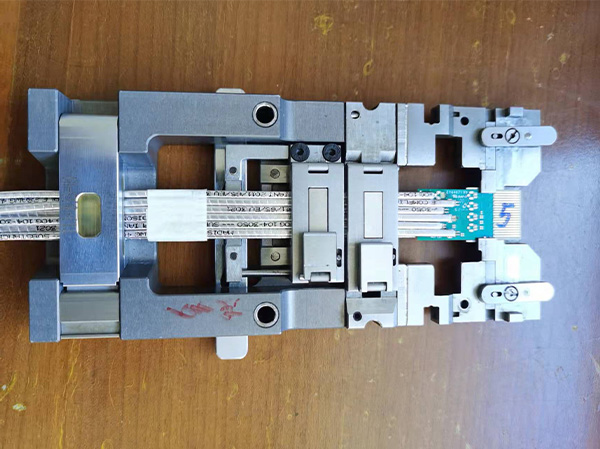

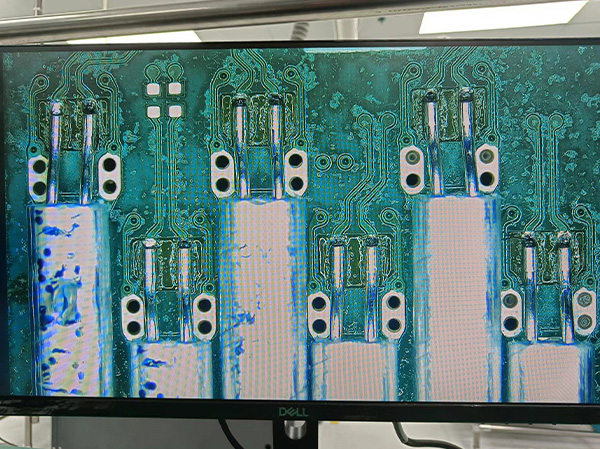

產品效果圖：
